一、產品簡介

氯化氫氣體監測變送器應用于氯化氫濃度檢測及氯化氫泄漏報警，可以精確進行氯化氫含量檢測，采用氯化氫傳感器，具有信號穩定，靈敏度及精度高等優點，3線制隔爆接線方式適用于各種危險場所。可以實現數據遠距離同步無線傳輸，距離不受限制，可在遠程電腦中實時監控和存儲數據，可以電腦報警，可以節約大量的安裝成本。配合氣體控制報警主機還可在遠端實現顯示、控制、報警等功能。

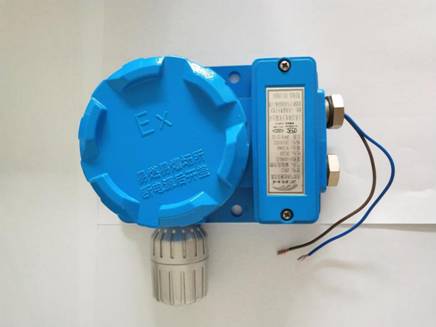

二、產品實物圖

尺寸 160mm（長）x 120mm（寬）x 75mm（高）

三、產品特性
防爆設計，快速，穩定，抗電磁干擾能力極強。

可無限距離傳輸，可以遠程標定零點和目標點。

4-20mA標準信號輸出、繼電器開關量。

輸出、總線制RS485輸出，現場聲光報警。（客戶可根據需求選擇）

三、技術參數
檢測氣體：空氣中的氯化氫
檢測范圍：0～100ppm、200ppm、1000ppm、5000ppm、100%LEL、100%Vol可選
分 辨 率：0.01ppm（0～100 ppm）；0.1ppm（0～1000 ppm）；
1ppm（0～1000ppm以上）；0.1%LEL，0.1%Vol

傳感器 電化學原理、催化燃燒原理

 響應時間 小于30秒

輸出信號 4～20mA標準信號兩線制輸出（可燃氣為三線制）總線制485輸出
傳輸電纜 二芯屏蔽電纜（可燃氣用三芯屏蔽電纜），截面2×1.5mm2，外徑￠10mm
傳輸距離 ≤1000m
工作電壓 16～30VDC
 工作電流 可燃氣為120mA，其它≤50 mA
 環境溫度 －20℃~+60℃
 相對濕度 ≤90%Ｒ.Ｈ
濕度范圍 15% - 95% RH (非凝結)
殼體 壓鑄鋁殼體
尺寸 160mm（長）x 120mm（寬）x 75mm（高）
外包裝尺寸 200mm（長）x 200mm（寬）x 100mm（高）
進線口 不銹鋼防爆防水接頭（鎖線徑8mm）
安裝方式 壁掛式，管裝式
防爆等級 Exd IICT6(隔爆應用)；ExiaIICT4(本安應用)
防護等級 IP66

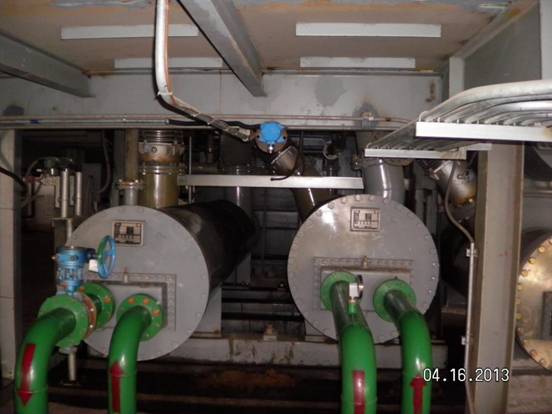

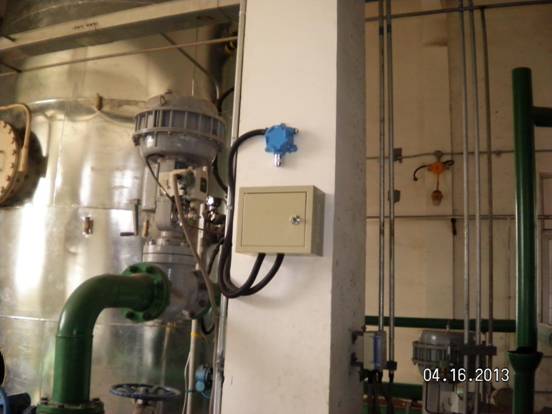

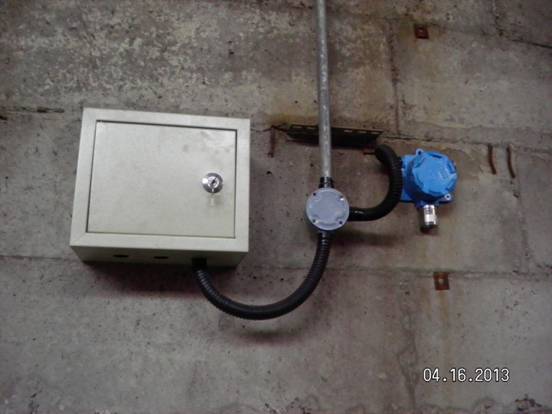

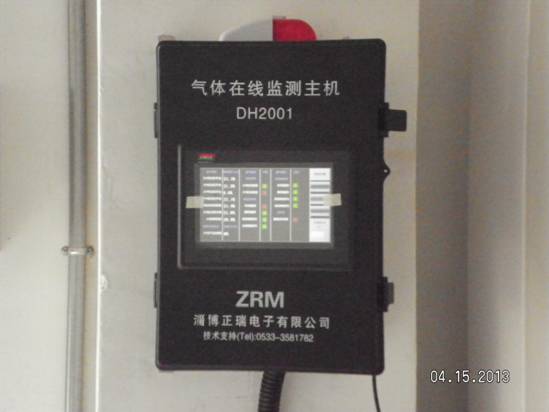

四、現場安裝圖
