    山東正瑞無線測溫產品為電力設備的安全運行提供全新解決方案
    來源:正瑞電子        瀏覽:1172         發布日期:2023-06-26

    一、概述:

    電力系統中存在大量的電氣接點,包括發電機出線軟連接,開關觸頭,刀閘,變壓器、電容器、電抗器等電力設備的進線和出線連接,電纜終端接頭,電纜中間接頭等,這些部位會因制造、運輸、安裝不良及振動、老化引起接觸電阻過大而發熱,如果這些發熱部位的溫度無法監測,得不到及時檢修,則最終會導致火災事故的發生。

     山東正瑞專門為電氣設備研發的無線溫度在線監測系統可以對電氣接點溫度24*365小時的有效的不間斷監控,消除了傳統周期性人工值守巡檢盲區,可及時有效地發現溫度快速升高和超溫現象,變被動運維為主動運維。


    二、電氣設備接點溫度監測結構:

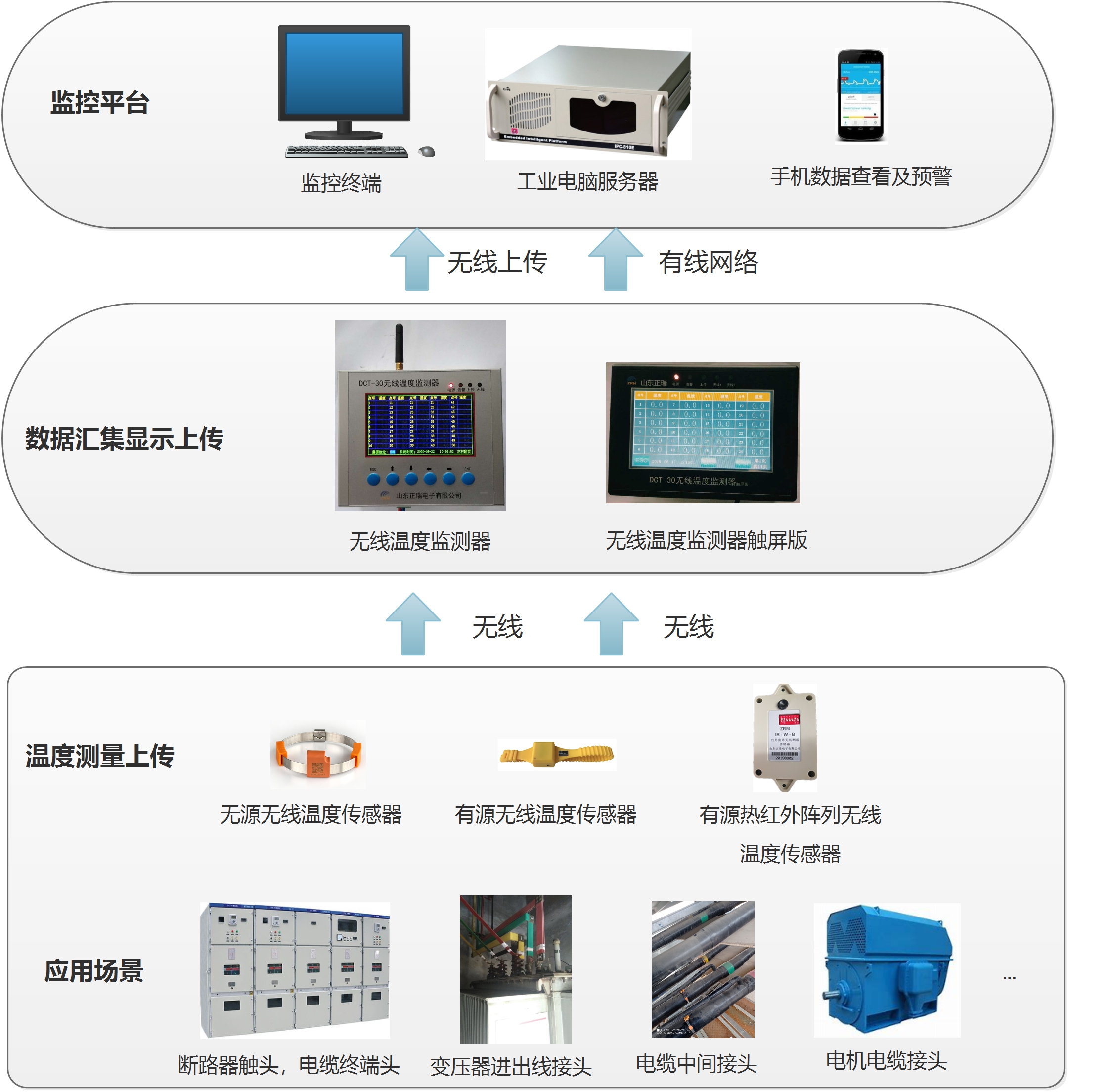

     (電氣設備接點溫度監測結構圖)

    電氣設備接點無線測溫系統由溫度測量層、數據匯集顯示層、監控平臺三層組成。

    主要應用于:斷路器觸頭、電纜終端頭、變壓器進出線接頭、電纜中間接頭、電機電纜接頭等。

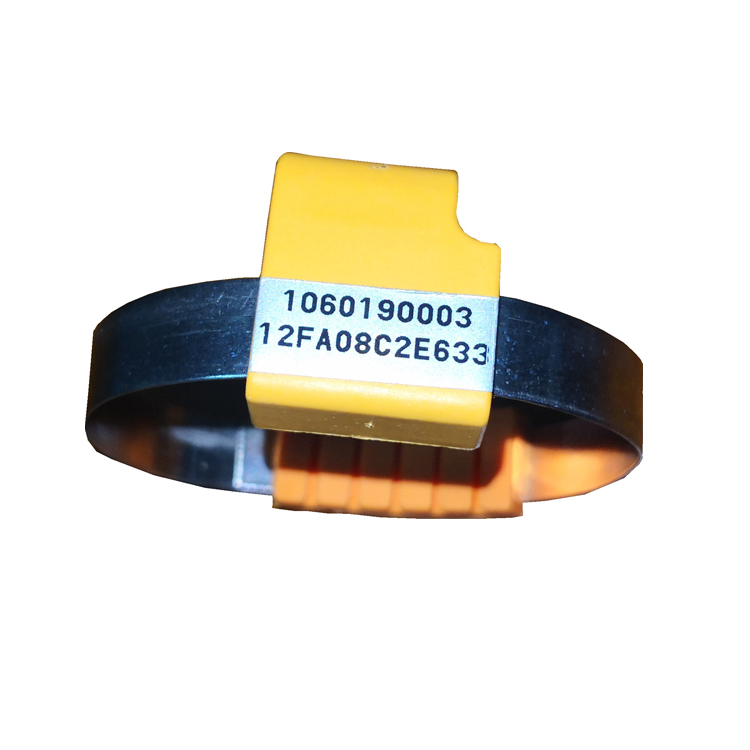

    三、電氣設備無線測溫線監測—溫度傳感器

    多種樣式的溫度傳感器可供選擇,可以根據不同現場要求提供定制。





    溫度傳感器具有小巧的體積,當與被測物體表面直接接觸時,能保證快速測量溫度的變化,并將溫度變化的信號傳到信號處理及無線發射器,進行信號處理并將處理后的信號通過無線傳輸到溫度監測器。感應電源采用小CT磁飽和技術由一次電流感應出電源,將其安裝在開關柜觸頭或電纜接頭上,當通過電流保持在5A以上,感應電源即可不間斷提供給傳感器穩定的工作電壓,消除了電池供電需要停電更換的弊端,大大減少了維護工作量。



    參數:

    ●功耗設計:采集并通過無線發送數據到監測器,超低功耗設計,可至0. 03MW。

    ●測溫范圍:-40°C~+125°C ;-40°C~+200°C;; 40°C~+600°C  (根據被測部位要求選定)

    ●供電電源:小CT感應取電/電池供電/12V/24V;

    ●多種發射頻率可選:2.4G/ 433MHz-434. 79MHz /470 ~510MHZ                                       /LORA433MHZ/LORA470~510MHZ

    ●機殼材質:進口耐高溫阻燃材料;

    ●測溫誤差:小于0.5°C (全量程范圍);

    ●測溫分辨率:士0.1C;

    ●采樣速率: 2秒~10分鐘可設定;

    ●感應取電模式:一次回路電流: 3A-10000A;

    四、電氣設備無線測溫在線監測—溫度接收終端

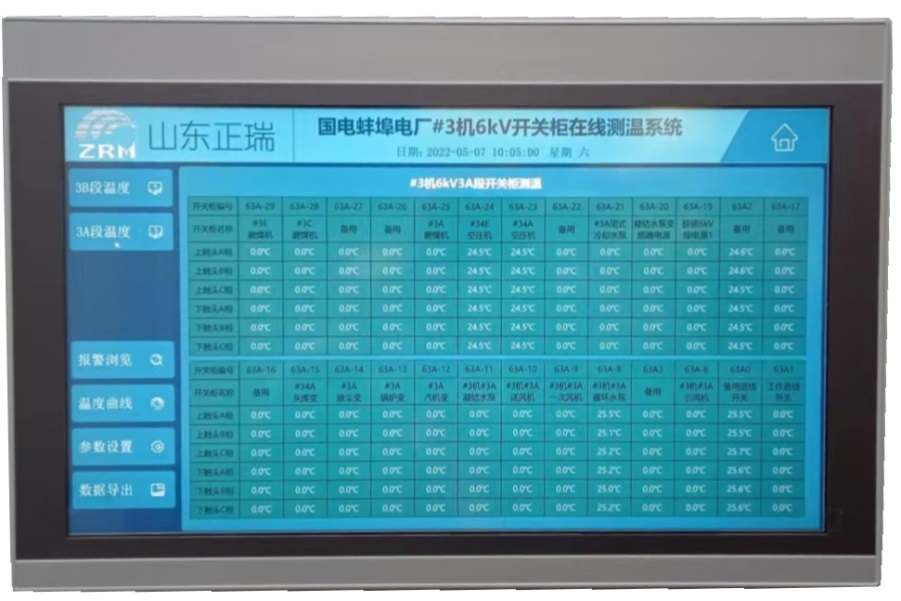

    無線測溫接收器用于接收無線溫度傳感器發射的無線數字信號, 并將信號轉換成電信號,經內部電路處理,通過彩色液晶顯示屏顯示當前所測溫度。同時上傳到監控主機,使運行人員能夠對溫度進行實時在線準確地巡檢,對高壓電氣設備接點溫度狀態能夠及時地掌握。

    技術參數:

    顯示屏:4.3/7寸彩色液晶、10寸、15寸可選

    傳感器數量:250~1000只(可選擇);

    上傳接口:RS-485RJ45  網口;

    可支持規約:Modbus 、RTUModbus TCP;

    報警:1路報警輸出;

    報警溫度設定:可設定上、下限報警溫度;

    存儲容量:4G,可存儲3年歷史數據;

    曲線分析:可查看各點歷史曲線;

    安裝方式:掛裝式和嵌入式;

    五、安裝位置

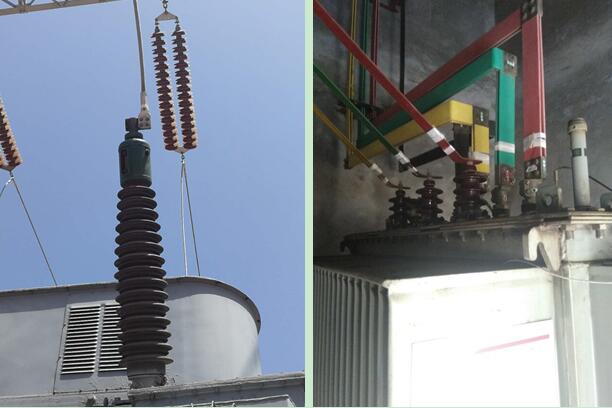

    1)傳感器安裝位置--——變壓器進出線電氣連接處:

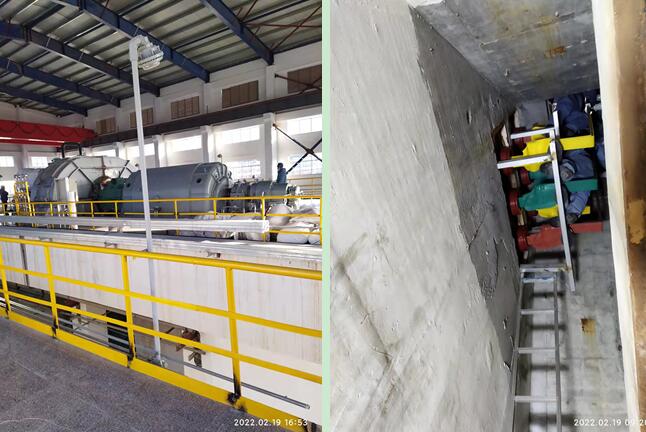

     spacer.gif2)傳感器安裝位置--——發電機出線銅排連接軟連接處:

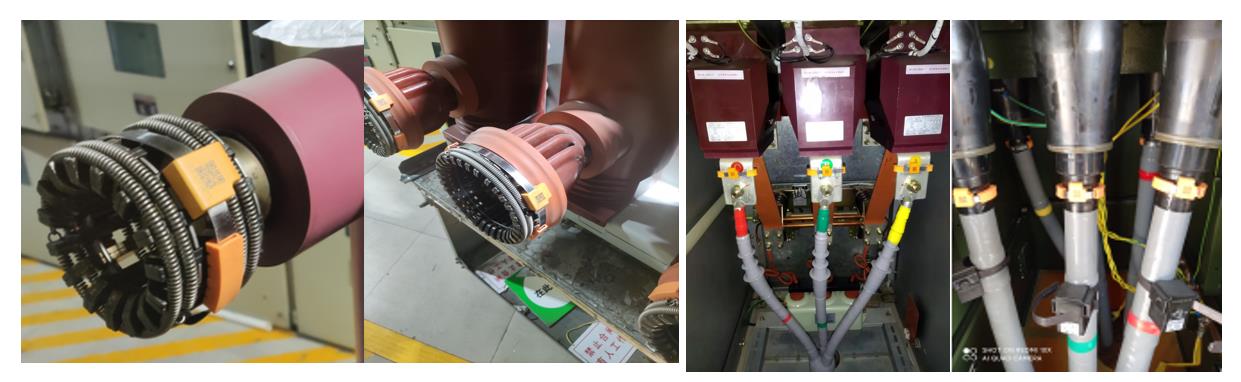

    3)高壓開關柜測溫安裝位置:斷路器動觸頭處,刀閘、電纜出線終端頭與銅排連接處,母排接點處:




    4)無線溫度接收終端安裝位置



    (六)電氣設備無線溫度在線監測—監控軟件



    在服務器上安裝、配置無線測溫系統,所有溫度數據收集好后通過modbus RTU傳給ABB計算機監控,實現大屏展示,并建立實時預警、維修、跟蹤體系,判斷故障隱患,便于值班人員判斷溫升情況,提前采取預防措施。


    該測溫系統具有以下功能:

    具有ModbusRTU,ModbusTCP,IEC101,104等多種標準協議,可以增加其他非標準協議通信模塊。

    (1)  測溫點數據實時采集存儲,查看現場實時數據;

    (2)  采用C/S結構,可通過安裝客戶端軟件查看數據;

    (3)  各類測溫點報警策略管理,具有超溫,超限等報警功能;

    (4)  實時超限報警(限溫閾值,升溫加速度閾值等),報警聯動,報警時彈出報警畫面,顯示報警位置;

    (5)  故障報警指示燈提示;

    (6)  實時大屏監控;

    (7)  數據分析功能,可存儲歷史數據,可查看歷史曲線,歷史報警記錄等;

    (8)  維修人員指派功能;

    (9)  用戶權限管理功能,獲得權限可通過客戶端瀏覽數據;

    (10)集控中心對接功能;

    數據上傳云服務器,通過手機APP查看和報警。
