分布式光纖測溫--高壓母線測溫解決方案

一、背景

某化工企業因生產需要監測廠區內地下室的高壓電纜線的實時溫度，由于地下室、管道以及橋架的特殊環境，不適合安裝表帶式測溫傳感器。為解決此問題，我們針對客戶的需求提出使用分布式光纖測溫主機+監測系統的解決方案。

二、分布式光纖測溫系統原理

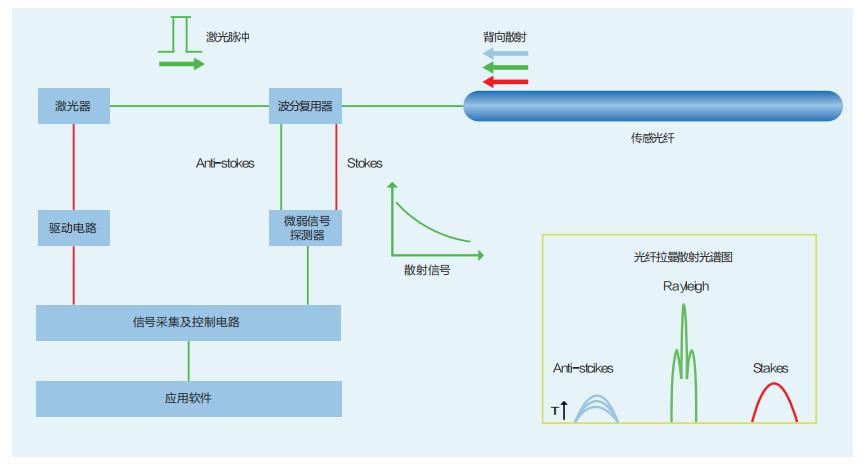

 分布式光纖測溫系統其工作原理是利用光在光導纖維中傳輸時產生的自發喇曼(Raman) 散射和光時域反射(OTDR)原理來獲取空間溫度分布信息。Raman散射光的強度與溫度成正比。測量散射光強度得到沿光纖分布的溫度。

三、分布式光纖測溫主機硬件參數

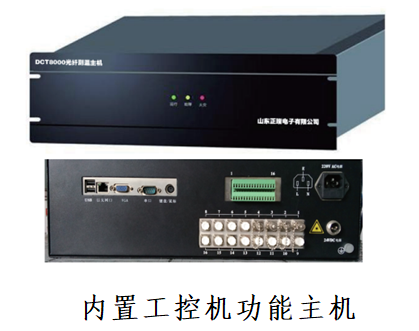

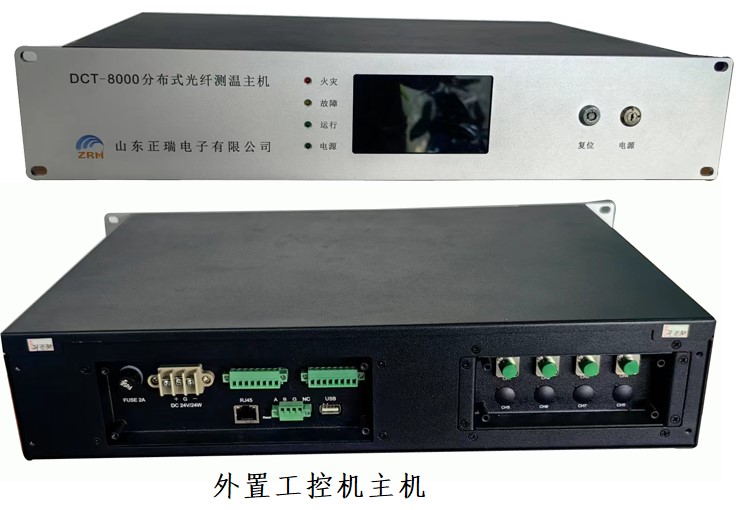

分布式光纖測溫主機采用多項光電測量和光纖技術以及性能高的光電器件，測量距離（16km）可定制、響應速度（2s）、測溫精度（0.5℃）。分布式光纖測溫系統溫度采集主機主要分為自帶工控機功能主機和外置工控機功能主機兩種。



產品名稱	外置工控機功能主機	自帶工控機功能主機
測量距離	1~16km	1~16km
通道數	1/2/4/6/8/12/16  通道	1/2/4/6/8/12/16  通道
測量時間	最小 1s/通道	最小 1s/通道
探測單元長度	0.5~3m	0.5~3m
測溫范圍	-40℃~85℃（常規光纖） -40℃~250℃（特殊光纖）	-40℃~85℃（常規光纖） -40℃~250℃（特殊光纖）
取樣間隔	0.2/0.4m	0.2/0.4m
定位精度	小于 1m	小于 1m
定溫動作溫度	用戶自主設置	用戶自主設置
主機壽命	10年	10年
光纖接口	FC/APC 、E2000	FC/APC 、E2000 通道數最多可擴展至 16 路
通信接口	LAN \USB \RS232 \繼電器	USB\RJ45\VGA\RS232\16路開關量（可寬展）
工作溫度	（-10~50 ）℃	（-10~50 ）℃
存儲溫度	（-20~80 ）℃	（-20~80 ）℃
工作濕度	（0~95 ％）R.H.  無凝露	（0~95 ％）R.H.  無凝露
工作電源	DC 24V 或者 AC 220V ，50W	DC 24V 或者 AC 220V ，50W
IP等級	IP50	IP50

四、分布式感溫光纜

傳感光纜采用特殊設計的快速導熱型光纜，纖芯采用進口GI 62.5/ 125多模光纖，光纖保護層選用強度高聚合物及不銹鋼螺旋管鎧裝護套，外護套為低煙無鹵阻燃材料，抗拉強度、耐彎、耐壓性能好，防水、抗腐蝕性，穩定可靠，工作壽命長。經過特殊設計的光纜結構，既能快速傳遞外界熱量，又可有效保護光纜內部的光纖，還能防止嚙齒動物的嚙咬，尤其適合工業消防監測應用及工程施工需求。

感溫光纜根據適用環境及實際需求可具體定制生產光纖接頭常規規格為 FC/APC 、E2000；

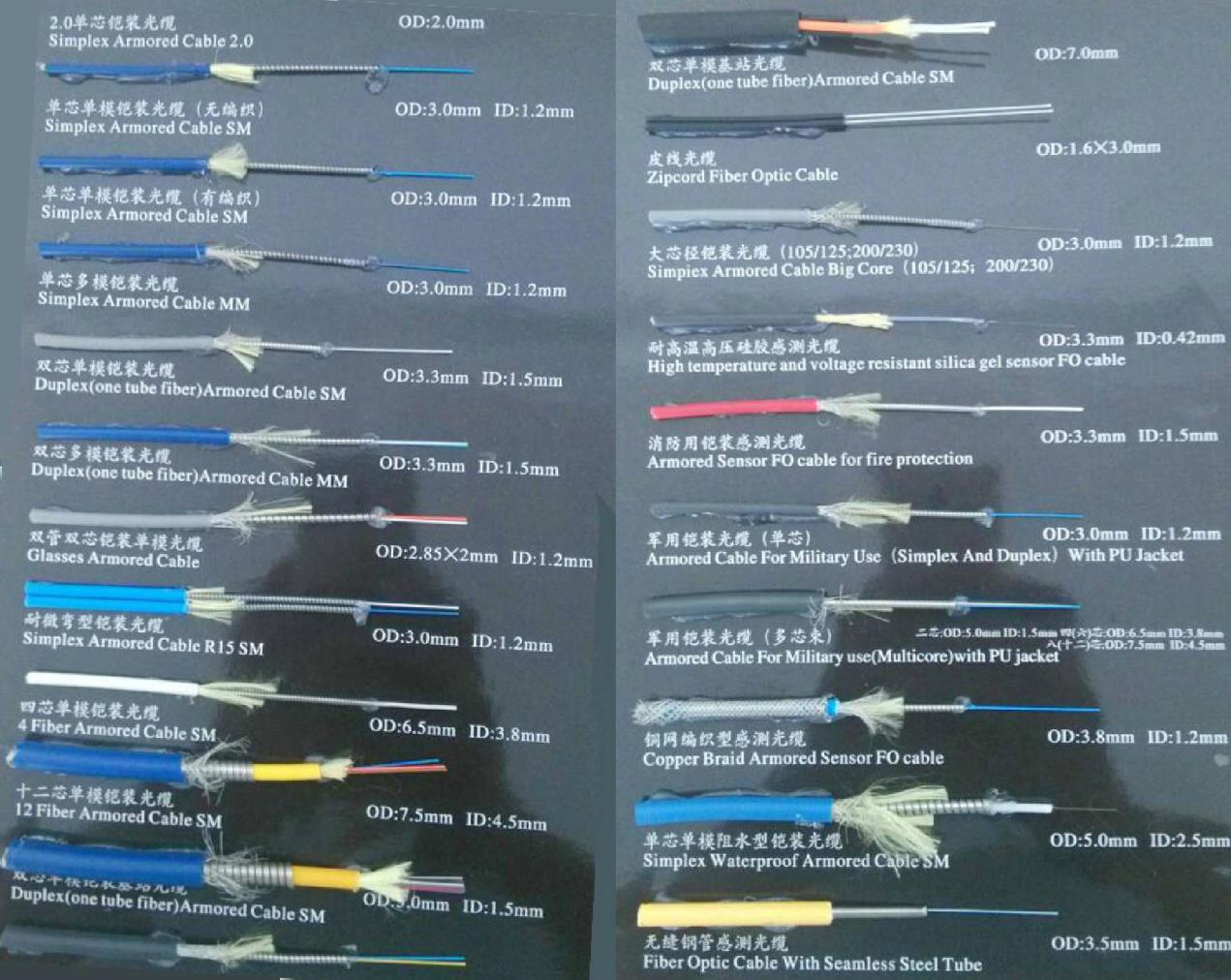

（光纜示意圖）

技術參數：

光纖類型：GI 62.5/125um

光纖接頭：FC/APC,E2000/APC(可選）

光纜壽命：＞30年

光纜外徑：3mm-6mm

抗拉強度： ＞600N

抗壓強度： 3000N

彎曲半徑：≥60mm

拉力：安裝過程中，最大200N

   使用過程中，最大125N

外護套：阻燃聚合物  不銹鋼管

測溫范圍：-40℃～＋120℃(由光纜結構決定)

五、現場施工

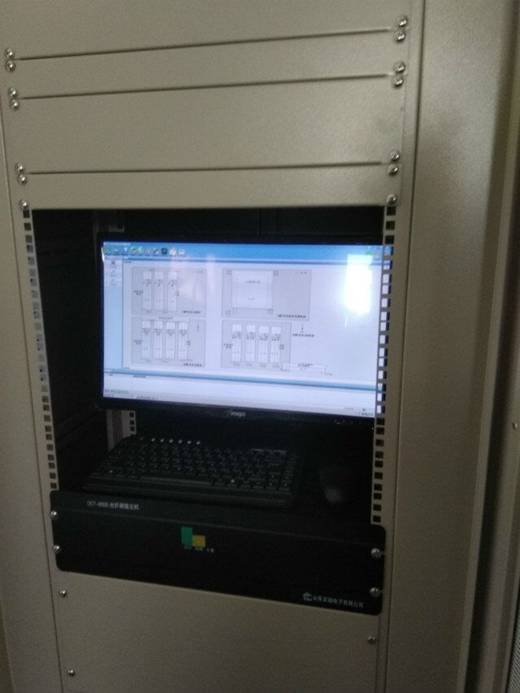

圖一 分布式光纖主機

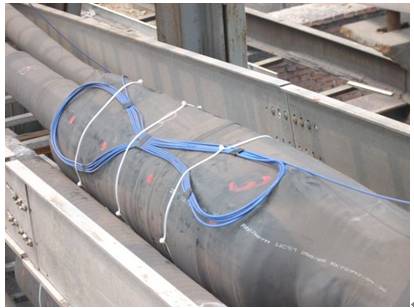

圖二 光纖敷設：

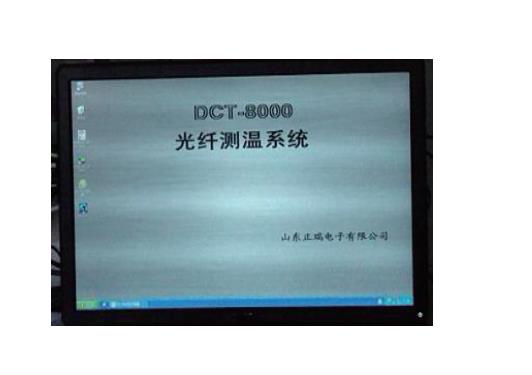

圖三：軟件界面



基于Web的以太網系統架構；

人性化中文界面；

可視化視圖，易于定位；

簡單易用，操作方便；

歷史數據查詢及統計分析；

量身定制開發；

報警繼電器輸出多達48路;

六、應用領域

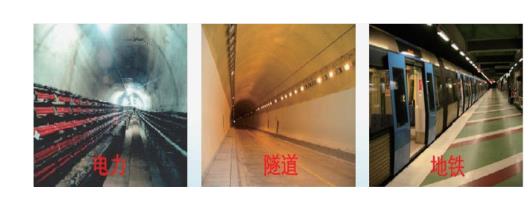

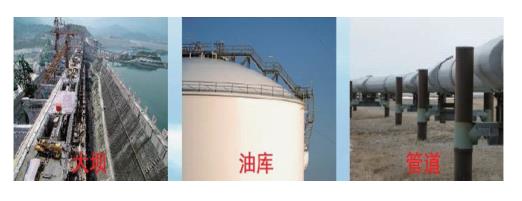

分布式光纖測溫系統集光、電、機械、計算機和微弱信號檢測等技術為一體，可實現大范圍空間溫度分布式實時測量，具有測量距離長、覆蓋探測區域、實時監測、可精確定位等優點，在交通隧道、地鐵、電力、石化、水利等等領域均有應用。

分布式光纖測溫系統在交通隧道、地鐵、電力、石化、水利等等領域均有應用。
