電力作業安全防護——六氟化硫SF6氣體泄漏報警監測系統

六氟化硫SF6氣體泄漏報警監測系統，是根據當前電力系統強調安全生產的形勢，采用原裝進口高穩定的O2氣體傳感器和德國原裝進口SF6氣體傳感器，雙光束雙波長非分散式紅外吸收光譜技術（NDIR）原理，用于連續檢測環境空氣中O2氣體含量和SF6氣體含量，專門為安裝有SF6設備室內工作人員提供人身健康安全保護而進行設計開發的。本系統可廣泛應用于各種電壓等級的SF6開關室、組合電器室（GIS室）、SF6主變室等。



SF6氣體以其優異的絕緣和滅弧性能，在電力系統中得到廣泛的應用，幾乎成了中壓、高壓和超高壓電氣設備使用的唯一絕緣和滅弧介質。當使用以SF6氣體為絕緣和滅弧介質的室內開關在使用過程中發生泄漏時，泄漏出來的SF6氣體及其分解物會往室內低層空間積聚，造成局部缺氧和帶毒，對進入室內的工作人員的生命安全構成嚴重的危險，所以了解室內環境狀況并及時通風變得非常必要。

ZRDH2001X 六氟化硫SF6氣體泄漏報警監測系統，是根據當前電力系統強調安全生產的形勢，采用德國原裝進口SF6氣體傳感器，雙光束雙波長非分散式紅外吸收光譜技術（NDIR）原理，和電化學技術有效結合，以及數據采集、數據分析處理、通信技術于一體的開放系統平臺。整個系統采用模塊化設計，便于工程安裝及工程維護。在傳輸條件完備的情況下，可以依托網絡組建監控中心，在遠端監控中心可隨時掌握底端變電站、GIS開關室的溫濕度、氧氣含量等環境量以及SF6氣體泄露狀況。從而可實現對變電站、GIS開關室無人值守，提高管理效率，完善維護體制。監控中心以數據庫為核心，既可以實時監控變電站、開關室的環境及設備運行狀況，又可以根據以往的環境、設備運行數據進行統計、分析，為管理者提供決策依據。

ZRDH2001X  型SF6氣體泄漏在線監測報警系統組成

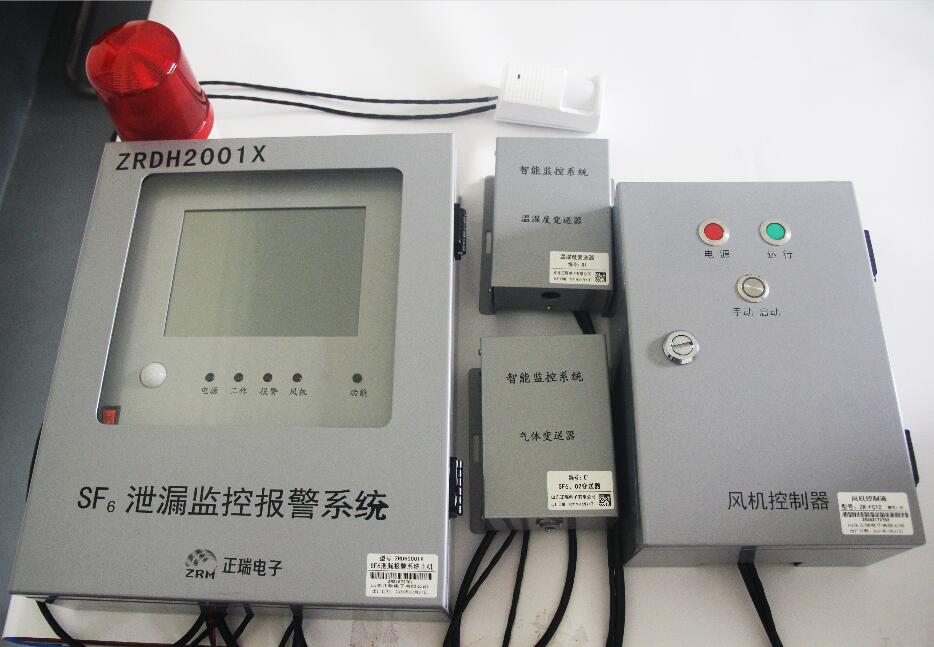

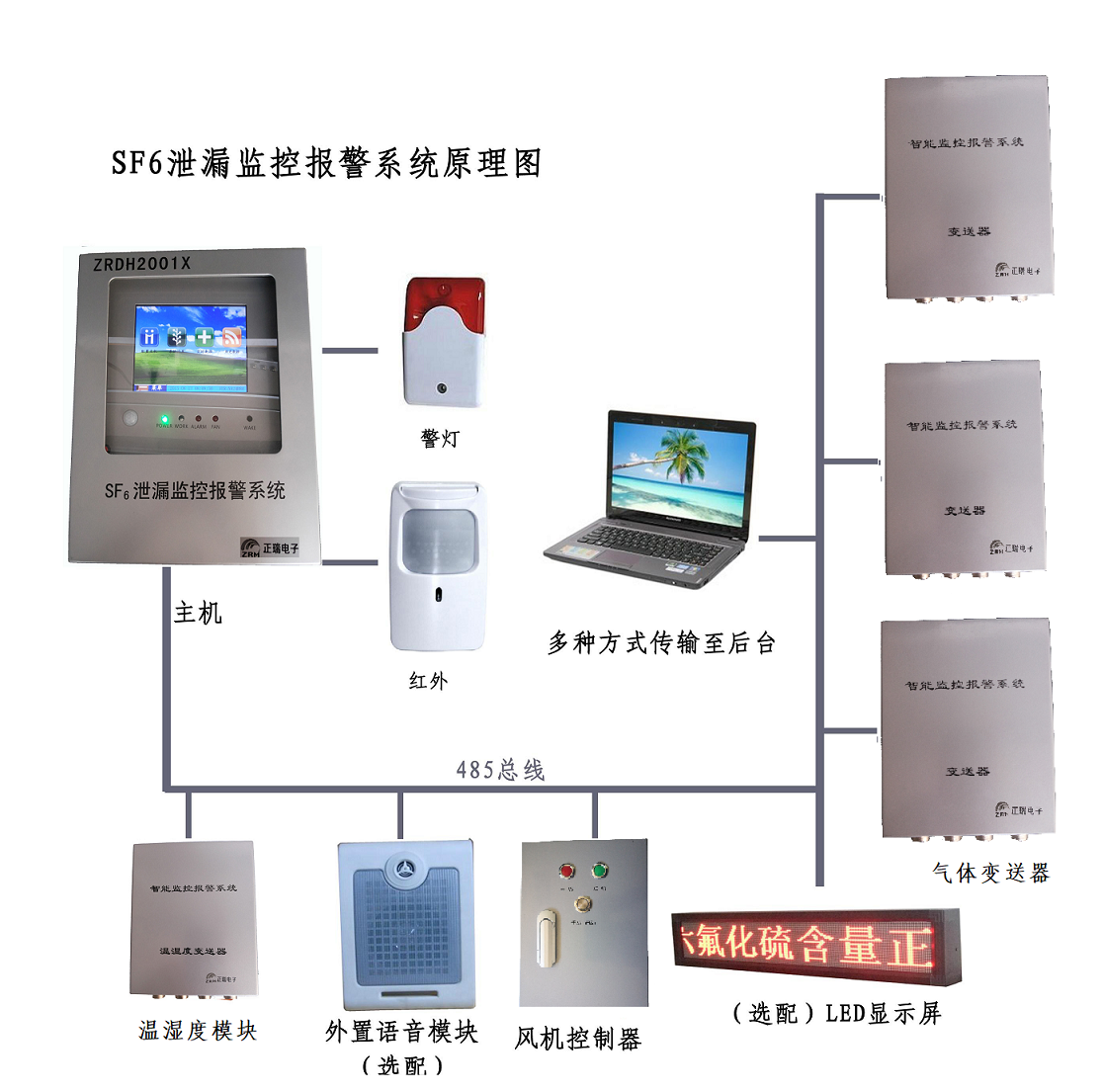

系統由ZRDH2001X型監控主機，ZRCS-10型SF6/O2氣體變送器 ，溫濕度采集單元，人體紅外感應傳感器,聲光報警裝置，風機控制模塊以及LED顯示屏等組成。可實時SF6氣體濃度定量檢測、氧氣含量檢測、溫濕度檢測等。系統自動記錄各種報警數據，通風設備啟動數據，可以自由設定1~1000ppm SF6告警閥值,以及自動啟動通風時間，SF6泄露超過設定告警閥值時超標告警，氧氣含量＜18％時缺氧告警，并自動啟動通風設備以及,聲光報警器.根據用戶需要提供與遠程通信裝置的接口，實現遙控、遙測、遙信等功能。



ZRDH2001X型SF6氣體泄漏在線監測報警系統功能

（1）氣體濃度檢測和顯示功能：

各傳感器連續檢測并由主機讀取和顯示GIS室內各監測點處的SF6濃度，當SF6濃度超過設定報警值（出廠默認值1000ppm）時，報警并顯示數值。

（2）氧氣濃度檢測和顯示功能：

各傳感器連續檢測，并由主機讀取和顯示GIS室內各監測點處的O2濃度。當濃度低于設定報警值（出廠默認值18%）時，報警并顯示數值。

（3）氣體和氧氣濃度控制功能：

SF6氣體濃度超標（≧1000ppm）或氧氣濃度低于（≦18%）時，控制風機啟動通風直到SF6和O2濃度恢復正常。

（4）溫度、濕度檢測和顯示功能：

由就地位置的溫濕度傳感器實時檢測，并由主機讀取和顯示GIS室內溫、濕度值。

（5）傳感器通信狀況顯示功能：

各傳感器連續檢測并由主機讀取和顯示GIS室各傳感器通信狀況，如果發生通信故障，則在界面上故障地址出現“--”和離線。

（6）定時通風功能：

系統可以按時段設定風機每天定時啟動和停止，以保證開關室每天都能按需要通風。

（7）風機自動啟動功能：

O2含量≤19.6%或SF6氣體濃度＞1000ppm時，自動啟動風機，每次啟動時間按時段自動設置，可手動控制或強制啟動風機；

（8）語音提示功能：

當主機開啟語言功能時，則系統會在滿足規定條件時語音提示告警，提示作業人員進入GIS室注意。

（9）聲、光報警功能：

當GIS室環境中SF6、O2氣體含量超限時，會發出報警聲和紅色燈光閃耀。

（10）人體紅外感應功能：

當作業人員要進入GIS室前，紅外感應器動作，主機會發出提示語音，加強現場工作人員的直觀感覺。



本系統可廣泛應用于各種電壓等級的SF6開關室、組合電器室（GIS室）、SF6主變室等。

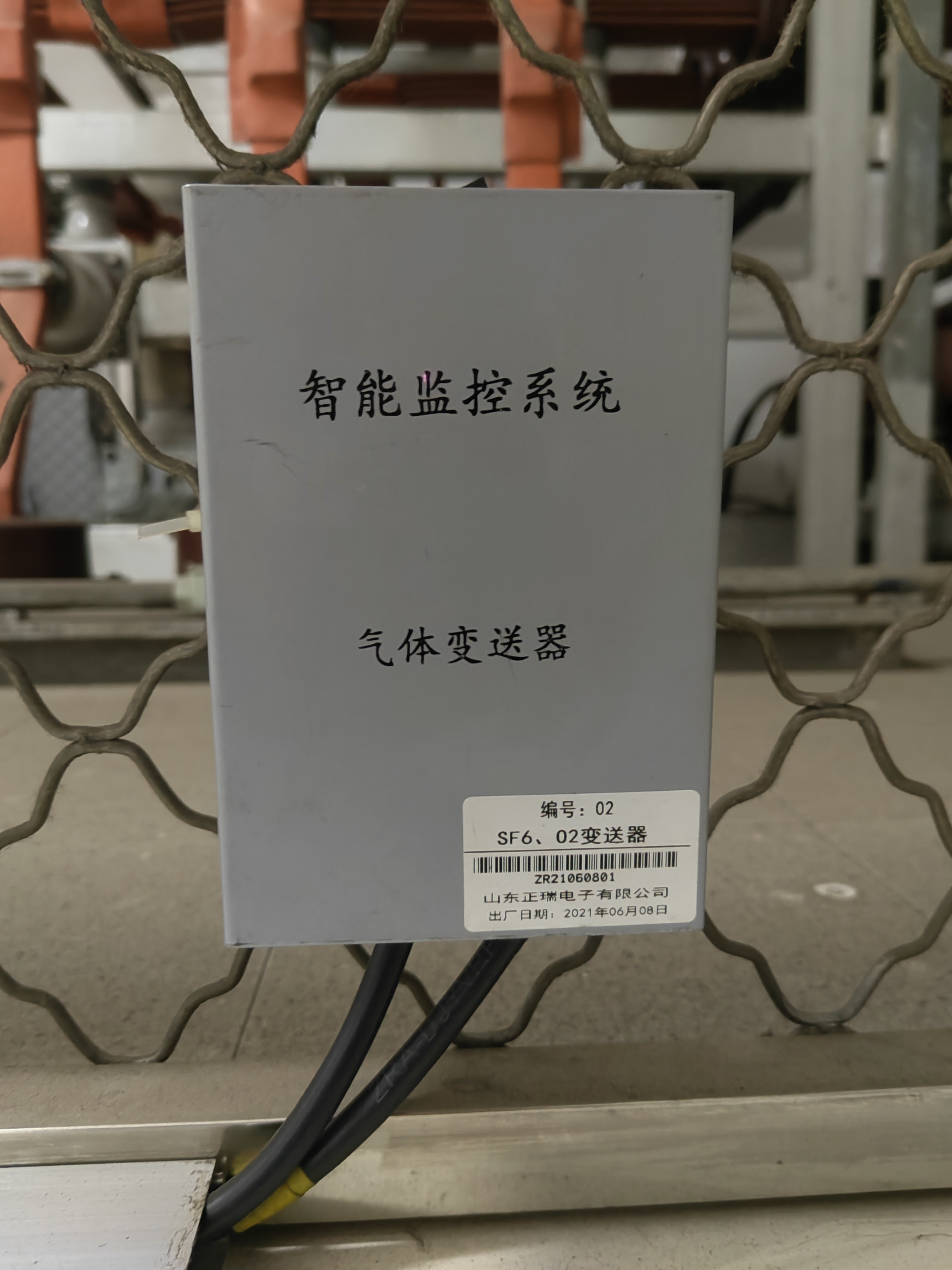

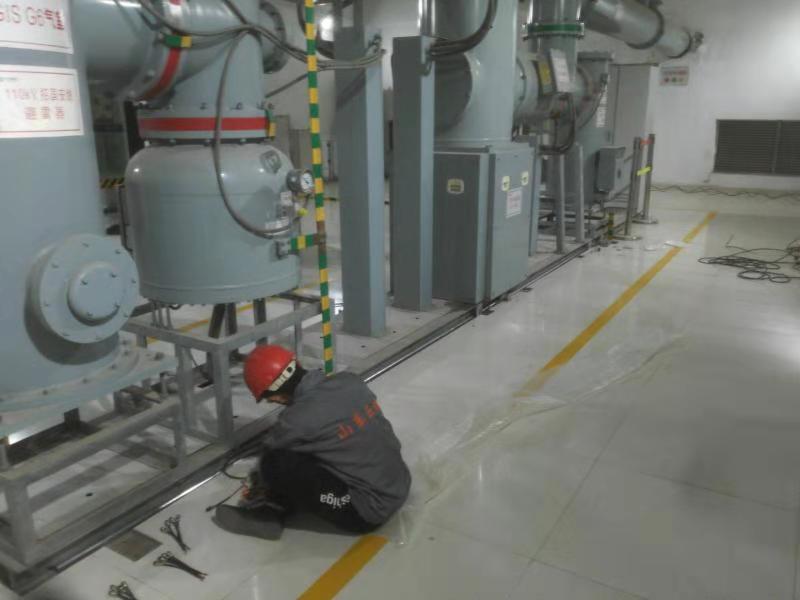

現場安裝圖：
